【天正华意电气设备(嘉兴市分公司)tianzh3611-31】从事地下电缆管线探测仪生产已有1年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:平度市平安路2号。

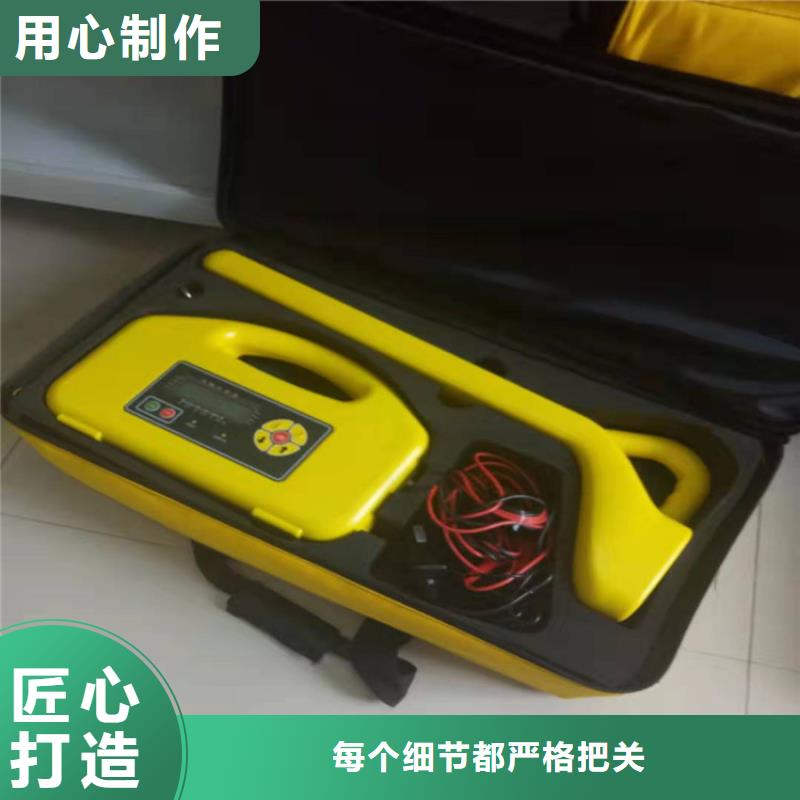

地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式,优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

地下电缆管线探测仪 操作使用说明6.1主机操作6.1.1接线首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与信号输出测试线插头端子连接，其另一端的线鼻子拧在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。注意：在需要测试的故障线路全长范围内，均不能挂接地线！警告！?接线前必须保证本条线路已停止运行！?请严格遵守操作规程！图8 主机接线示意图6.1.2电气连接?连接接地线①　将接地线一端夹子夹到接地钎子上，如图9确保信号源接地良好。 图9连接接地端②　将接地线另一端插头插入主机的接地插座上，如下图所示。图10连接主机端?连接信号线①　将信号输出线另一端的接线端子与一条短接线依次套在一个挂钩绝缘棒的固定螺栓上，使用蝶形螺母锁紧：图11 信号输出线接线安装②　使用短接线将连有信号输出线的挂钩绝缘棒与另外两个挂钩绝缘棒短接。如图三相短接线及信号输出线安装完毕图12 信号输出线安装完毕③　将连接信号输出线的三个挂钩绝缘杆分别挂到故障线路的三相导线上 图13 信号输出线挂接
