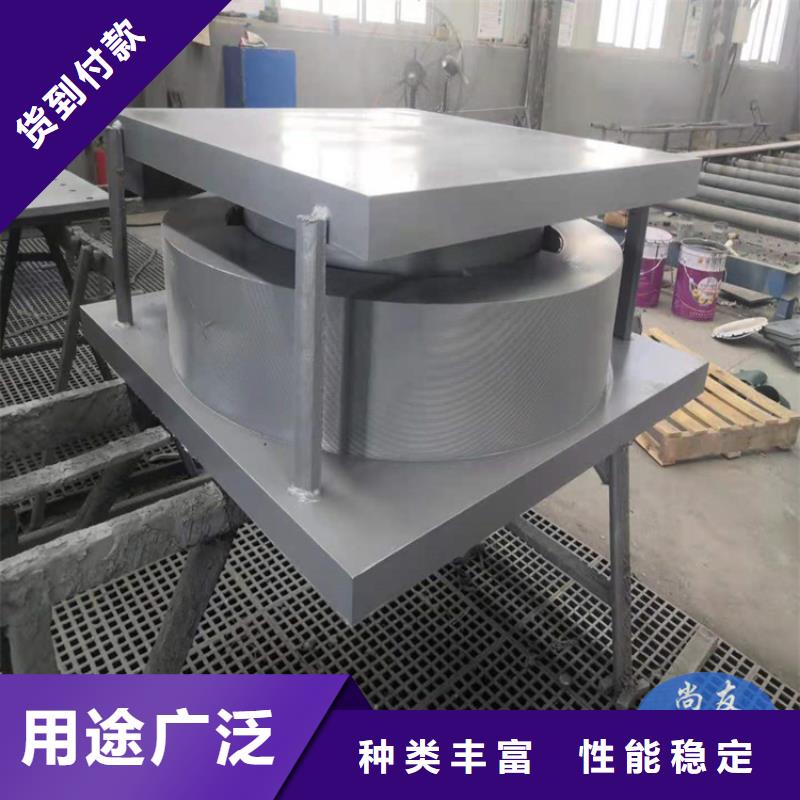

球形支座安装要求 1) 按设计要求和订货合同规定标准对球形支座进行检查，合格后安装。 2) 安装时保证墩台和梁体混凝土强度不低于30MPa，对墩、台轴线、高程等进行检查，合格后进行下步施工。 3) 安装就位前不得松动支座锁定装置。 4) 采用焊接连接时，应不使支座钢体过热，保持硅脂和四氟板完好。 5) 支座安装就位后，主梁施工应做好防止水泥浆渗入支座的保护措施。 6) 预应力张拉前应撤除支座锁定装置，解除支座约束。 QZ球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。球形支座位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。

球形支座球形钢支座安装时应注意下列事项： ①支座中心线应与主梁中心线平行。 ②活动支座上、下支座板顺桥方向的中心线应重合，其交叉角不得大于5′。 ③在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除上、下支座连接板，以防止约束梁体正常转动。 ④当安装时当地温度与年平均温度不同时，应通过计算后确定支座顺桥向预偏值。 对支座进行防尘、防水处理后，再进行上部结构的施工。安装时，墩台顶面和梁底面均应保持清洁、干燥、无油污。用起重机吊起支座，将下锚固螺栓从地面伸进下座板螺孔，带上螺帽，然后将支座慢慢放到垫石上，调整支座位置，从旁边开孔灌注环氧砂浆；若梁为现浇梁，将上锚固螺栓从上面伸进上支座板带好螺栓，调整位置后将上锚固焊接在钢筋网上，然后浇注混凝土；若梁为预制梁，则需将上锚固螺栓先预埋在梁体中，起重机吊梁时将螺栓伸进支座螺孔。安装过程中支座不得受到机械损伤、灼热、污染和其它不利因素的影响，施工中应保持支座均匀受力。

LYQZ拉压球形支座安装注意事项 （1）支座安装前开箱检查装箱清单、原材料检验报告的复印件和产品合格证，是否符合图纸要求，如不相符，不得使用。开箱后不得任意松动连接螺栓，并不得任意拆卸支座。 （2）拉压球形支座与梁体及墩台采用预埋螺栓连接，必要时亦可采用与预埋钢板焊接，但将支座与预埋钢板焊接时，要防止支座钢体过热，以免烧坏硅脂及聚四氟乙烯板。 （3）支座安装时，支座的相对滑动面应用丙酮、酒精仔细擦净，不得夹有灰尘和杂质。然后表面均匀地涂满硅脂润滑剂。 （4）支座安装高度应符合图纸要求，要保证支座支承平面的水平及平整，拉压球形支座支承面四角高差不得大于2mm. （5）安装支座板及地脚螺栓时，在下支座板四角用钢楔块调整支座水平，并使下支座板底面高出桥墩顶面20-50mm，找正支座纵、横向中线位置，使之符合图纸要求后，用环氧砂浆灌注地脚螺栓孔及支座底面垫层。 （6）环氧砂浆硬化后，拆除拉压球形支座四角临时钢楔块，并用环氧砂浆填满抽出楔块的位置。 （7）梁体安装完毕后，或现浇混凝土梁体形成整体并达到图纸规定强度后，在张拉梁体预应力之前，拆除上、下连接板，以防止约束梁体正常转动，并及时安装活动支座的橡胶防尘罩。
