【高压开关测试仪】,励磁系统开环小电流测试仪制造生产销售天正华意灭磁过电压测试装置

【天正华意电气设备(菏泽市分公司)tianzh3611-31】是一家专注于高压开关测试仪生产、销售与一体的厂家,经验丰富,质量可靠,我们深知,每一次的选择都是对您信任的投票,因此我们始终坚守初心,不断自我,只为赢得您对高压开关测试仪信赖与满意。联系人:杨经理,地址:平度市平安路2号。

高压开关测试仪 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：A1B1C1/A2B2C2/A3B3C3/A4B4C4断口测量⑥：合闸电阻测试端口?：电源开关②：内部直流电压输出控制⑦：U盘鼠标接口?：8.4寸触摸彩色液晶屏③：采集外部电压信号⑧：打印机?：石墨测试通信接口④：直线、旋转、加速度传感器接口⑨：接地柱⑤：储能电压输出接口⑩：AC/DC220V 电源输入金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。

高压开关测试仪 仪器使用注意事项1.使用仪器前请首先将仪器可靠接地，以确保人身及仪器。 2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。 3.仪器在工作时内部有220V直流电流输出，请注意。 4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。5.各断口线连接必须良好，以免因开关振动影响测试数据。6.仪器内部有220V电压，请不要打开机壳。TH-HAJ高压开关综合特性测试仪断路器线圈分析仪一、概述：随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。

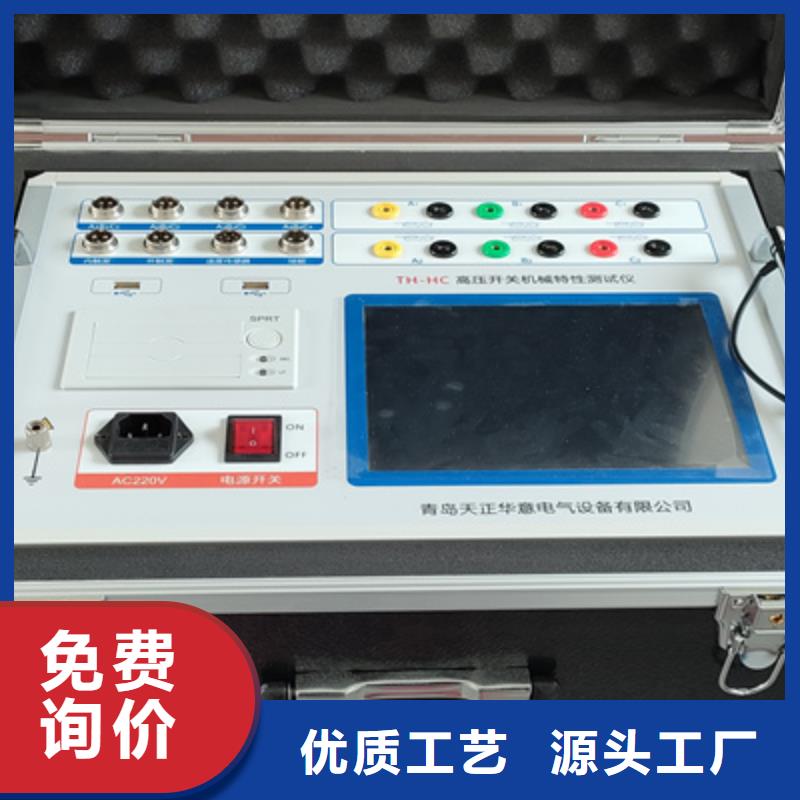

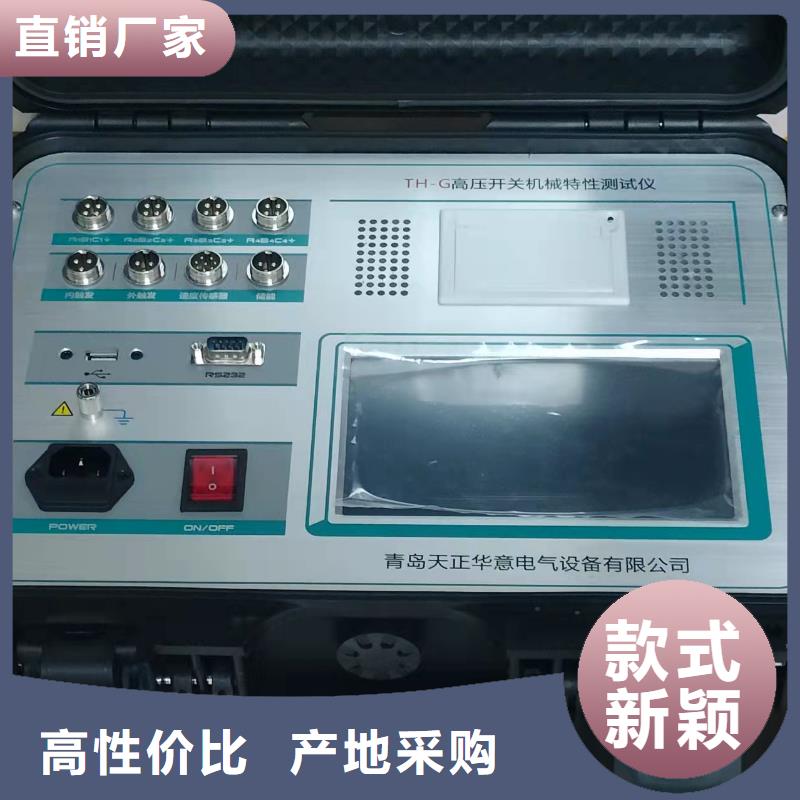

高压开关测试仪术语定义 三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4断口测量⑥：合闸电阻测试端口?：电源开关②：内部直流电压输出控制⑦：U盘鼠标接口?：8.4寸触摸彩色液晶屏③：采集外部电压信号⑧：打印机?：石墨通讯接口④：直线、旋转、加速度传感器接口⑨：接地柱⒁：双端接地接口⑤：储能电压输出接口⑩：AC/DC220V 电源输入断口测量：测量12路普通金属触头断路器的合、分闸、弹跳、同期、同相等时间。内触发：是指仪器输出DC10～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：是指仪器内部直流电源不工作，接在断路器分、合闸线圈上，采集断路器动作的电压信号。合闸电阻信号：测量3/6路带合闸电阻触头断路器专用。石墨信号：测量3/6路带石墨触头断路器专用。双端接地信号：测量3/6路两端接地断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。液晶显示屏：参数设置、测量、数据等显示。
