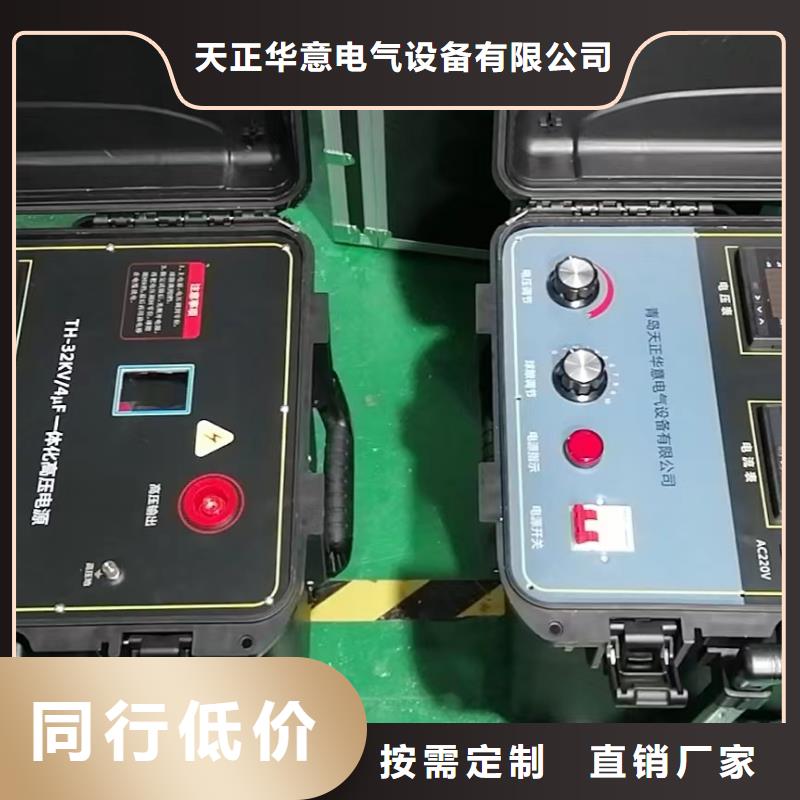

电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

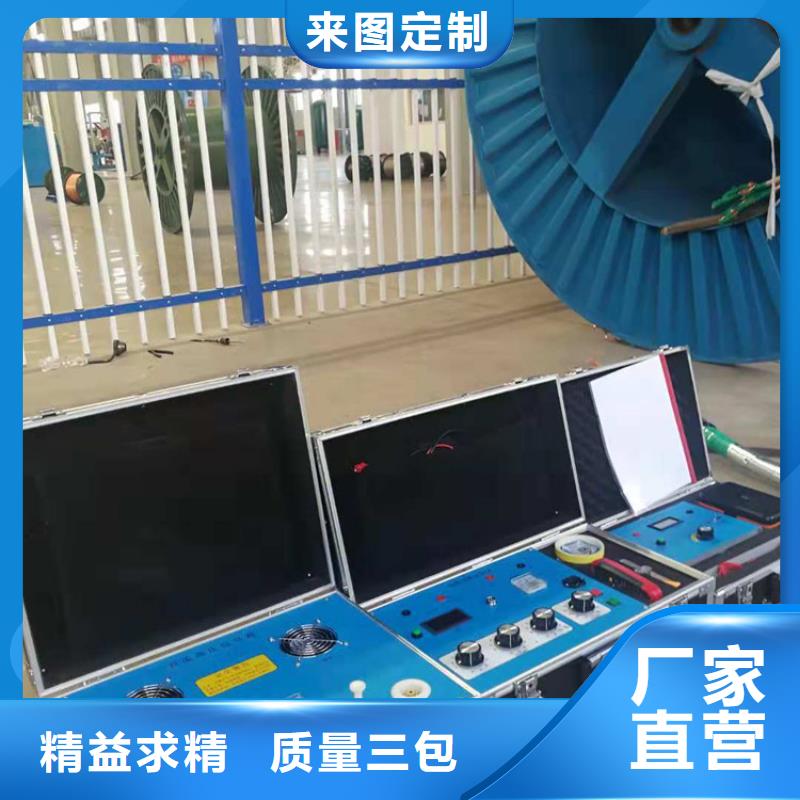

电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

电缆故障探测仪 带着测试仪顺着电缆走，断线故障点后面基本听不到信号器的声音，从而定位故障点的位置。(听不到声音时电缆埋多深后退多少)3对于相间绝缘不好电缆(相间漏电)，在长度测试方法上可以通过比较的办法：先把主干线路上的并接线拆除；首先测试故障线对波形，按调整键选择合适的范围（选择的范围数涵盖线路长度）对应相间线路阻值大小调整幅度（相间绝缘阻值越大幅度值相应也要大这样波形才好观察）按脉冲，把测试的波形拍照保存，在幅度范围都不变情况下更换夹子到好线对上，按脉冲，再把好线的波形拍照保存；通过观察故障线对波形和好线对波形的区别（故障点的位置波形不同）把光标移动到波形不同点，屏幕左下角会显示距离数即为故障点的距离，从而确定故障点的位置。4??关于波速度的校准方法：取和测试电缆相同材质，长度在50---100米电缆；调节到合适范围，按脉冲键观察屏幕波形，并适当调节幅度，使屏幕波形易于观察，移动光标到反射波的拐点处，屏幕下方显示故障距离，通过增大、减少键调节波速度使得下面距离数和实际相等时，这时的波速度就是测试电缆的波速度。正常铜线—172；铝线—234。若不想校准波速度还能有距离：线路总长为L；A端测试结果m1；B端测试结果m2；则从A端的距离＝m1/（m1＋m2）＊L。5电缆路径：护层-大地接法是对带铠装电缆（不带电电缆）进行路径探测的接线方式，可以充分发挥本仪器的功能，并能程度地抗干扰。将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号发生器的红色夹子夹在护层（外铠）黑色夹子接地钎（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。不带铠电缆路径查找时线路另一端要接地。6.对于（含铠装电缆）对地漏电电缆的测试，先用万用表或者摇表判断出是那一条相线对地漏电，取严重的一根，把信号发生器红色夹子接在这条相线上，黑色夹子接地钎，带着测试仪耳机伸顺着线路走，漏电点声音.
