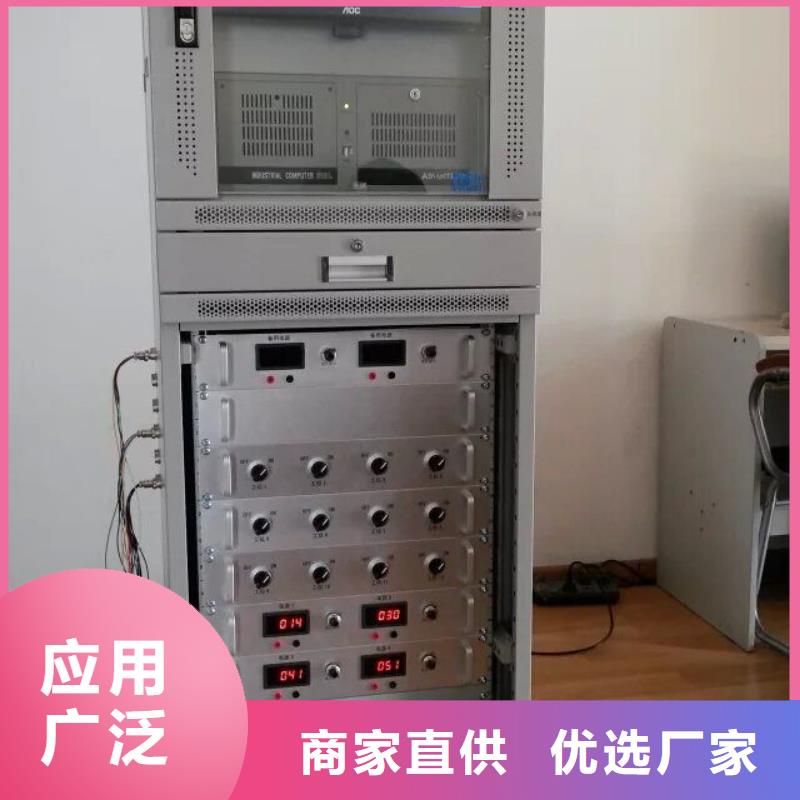

模拟断路器微机型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用10吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的TH-12微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。3．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。4．本模拟断路器可通过u盘将测试数据导出到电脑。并且具有RS-485接口，可以通过上位机进行控制、操作。5．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电时，本机所带的直流输出电源不可用（此功能为选用功能，请在订货是说明）。6．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路及以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。

模拟断路器 相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。（11）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。

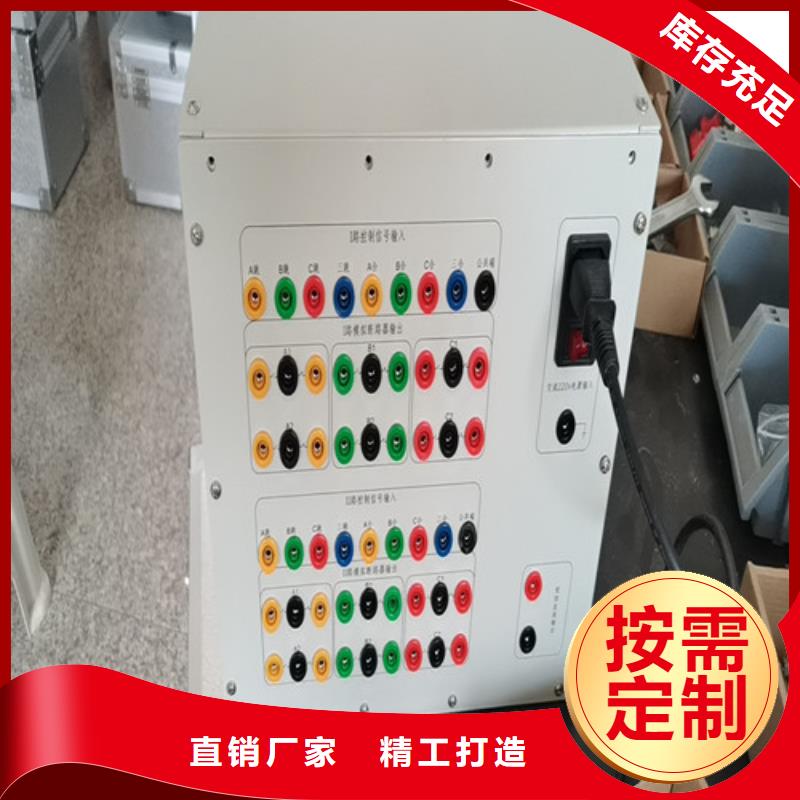

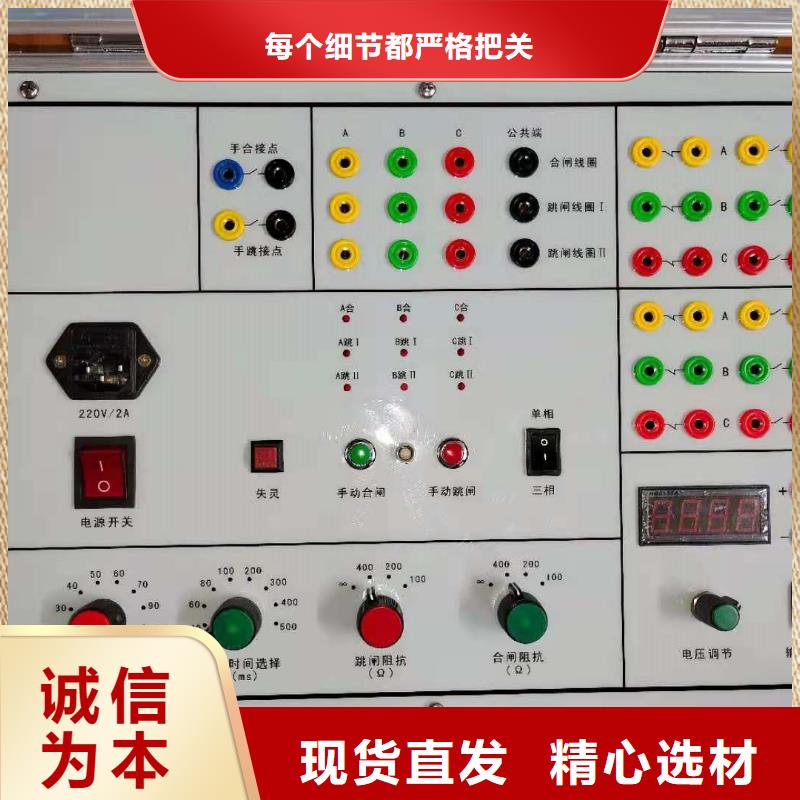

模拟断路器操作面板1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座2． 合闸电流调整开关3． 手动合闸按钮4． 手合接点5． 手跳接点6． 合闸线圈端子7． 跳闸线圈I端子8． 断路器辅助接点输出I(对应于跳闸I) 9． 断路器辅助接点输出II(对应于跳闸II) 10．跳闸线圈II端子11．动作选择（三跳/单跳）12．断路器失灵按钮及指示灯13．手动跳闸按钮14．手动跳合闸指示灯 15. 跳闸电流调整开关16．跳闸时间调整开关17．电源开关 1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座19．直流电压输出端子20．直流电压输出控制开关四、使用说明1. 装置通电接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮,并有告警音响。2．手动合闸及跳闸手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮， “手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮， “手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60ms断开。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验
